DIBUJO TÉCNICO: CONCEPTO, CARACTERÍSTICAS E IMPORTANCIA
CONTENIDOS BÁSICOS: DIBUJO TÉCNICO BÁSICO
INTRODUCCIÓN
Diariamente hemos de representar muchas veces, figuras, objetos, etc..., para lo cuál hacemos uso del dibujo gráfico y de una manera más especializada del DIBUJO TÉCNICO, que tiene por objeto representar gráficamente mediante trazos de líneas a los diferentes objetos y/o estructuras que cotidianamente se emplean en la industria y por que no, en nuestra vida diaria.
También debemos de saber que mediante el dibujo técnico nos ayudamos de manera eficaz a comprender el funcionamiento de una máquina o estructura; así como, el funcionamiento de cada una de las partes o componentes de dichas máquinas empleadas en la industria, oficina, hogar, etc...
Fig. 01 Diseño para construir un martillo
Definición 1
El dibujo técnico es un lenguaje gráfico que no permitirá comprender mejor el funcionamiento de cualquier máquina o estructura de cualquier industria.
Definición 2
El dibujo técnico es el lenguaje gráfico que emplea normas técnicas para permitir una eficiente ejecución de algún proyecto .
CARACTERÍSTICAS DEL DIBUJO TÉCNICO:
Dentro de las características que más destacan en el DIBUJO TÉCNICO podemos mencionar
a las siguientes:
EL DIBUJO TÉCNICO DEBE SER: Universal, Práctico, Ordenado y Limpio
Universal. Porque la norma técnica de la que se hace uso; también se emplean a nivel internacional.
Entonces los trazos, líneas y simbología usada son entendibles por cualquier individuo que este
capacitado en el uso de normas internacionales.
Practico. Porque mediante el uso de gráficas sencillas nos permite expresar el funcionamiento y detalles técnicos de máquinas y/o diversas estructuras de la industria.
Ordenado y Limpio. Siendo esta una cualidad del dibujante, que nos muestra a través del dibujo los
valores de los cuales goza el dibujante; es decir su personalidad.
Entonces mediante la práctica del dibujo técnico se logra capacitarnos y habituarnos en muchas cosas,tales como:
IMPORTANCIA
CLASIFICACIÓN DEL MATERIAL DE DIBUJO TÉCNICO.
Por estudio al material de dibujo técnico lo clasificaremos de la siguiente manera:
MATERIAL DE DIBUJO: LAPICES
OBJETIVO ESPECIFICO:
Reconocer las características de los lápices y uso adecuado a través de la práctica.
II. CONTENIDOS BÁSICOS
CONCEPTO DE LÁPICES
Los lápices son el material del dibujante, el cual se emplea para la fase de diseño de un gráfico.
Es decir nos permite plasmar en las láminas de dibujo las diversas líneas y trazos que deseamos
dibujar.
CUALIDADES Y CLASIFICACIÓN DE LOS LAPICES DE DIBUJO
Los lápices son minas hechas a base de carbón y que normalmente cubiertas de madera, y en
otros casos dichas minas viene ubicado en un casquillo denominado portaminas.
Los lápices tienen una característica fundamental que es la DUREZA que tiene en su estructura
de carbón. De acuerdo a este, es que se logra su clasificación:
CUADRO DE CLASIFICACION DE LOS LAPICES DE ACUERDO A SU DUREZA
Lápiz
2.3 INCLINACIÓN DEL LÁPIZ PARA REALIZAR TRAZOS, USO CORRECTO.
El alumno debe de saber que para realizar trazos, el lápiz debe de tener una posición correcta.
Es decir, debe de tener un grado de inclinación de 60º. La ilustración nos muestra como es la
manera correcta de realizar trazos.
FORMAS DE AFILADO DE LOS LAPICES Y CUIDADOS PARA CONSERVARLOS.
Los lápices de diseño necesitan tener un afilado de sus minas de acuerdo al trazo que se va a
ejecutar. Así tenemos:
Para poder conservar los lápices, se deben guardar estos en una cartuchera o algún estuche que permita proteger las puntas y la estructura misma del lápiz, cuidando de que estos no se caigan o golpeen, porque se estructura interna se resquebraja o debilita.
OTROS TIPOS DE PRESENTACIÓN DE LOS LAPICES
También se pueden encontrar otro tipo de presentaciones de los lápices. Generalmente se les
encuentra en casquillos parecidos a los lapiceros que llamamos lápices portaminas, a los cuales
se les introduce minas de carbón de medida establecida.
MATERIAL DE DIBUJO: REGLAS, ESCUADRAS, PLANTILLAS Y TRANSPORTADOR
OBJETIVO ESPECIFICO
Lograr el uso correcto del compás mediante la práctica de trazos.
DEFINICION DE ESCUADRA DE DIBUJO.
Las escuadras de dibujo técnico es uno de los materiales más indispensables para la tarea de
diseño. La podemos definir como la herramienta que sirva para medir y trazar líneas rectas,
ángulos definidos, etc.
Las características principales de las escuadras son los ángulos que forman sus bordes en sus
extremos diferenciándose así, una escuadra de la otra.
CLASIFICACION DE LAS ESCUADRAS DE DIBUJO
Las escuadras de dibujo son de dos tipos, que a continuación detallamos:

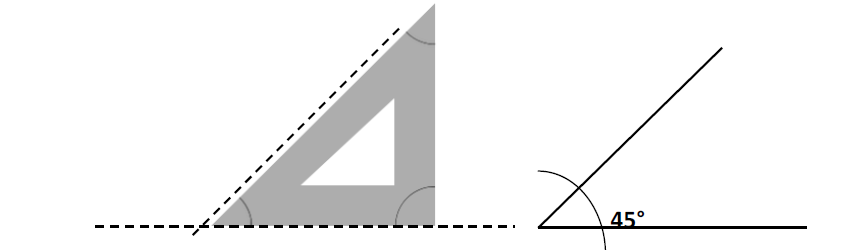

Trazar ángulos de 45°
Se ubica la escuadra de 45º como muestras el gráfico y se realiza el trazado del ángulo correspondiente.
Trazar ángulos de 30°
Se ubica la escuadra de 60º en su extremo de 30º como muestra el grafico y se ejecuta el
trazo del ángulo correspondiente.
Trazar ángulos de 60°
Se ubica correctamente la escuadra de 60º como se muestra el grafico y se realiza el trazo
correspondiente del ángulo requerido.
Trazar ángulos de 90°
Se ubica cualquiera de las dos escuadras en su extremo de 90º y se realiza el trazo del
ángulo requerido.
Trazar ángulos de 120°
Se ubica cualquiera de las dos escuadras en su extremo de 90º y se realiza el trazo del
ángulo requerido.
